Les avantages du Fractal Design Meshify S2 pour le watercooling personnalisé
par Kevin Hofer
Voilà pourquoi vous devriez surélever votre boîtier
23/3/2020
Les boîtiers modernes aspirent également de l'air frais par le bas. Selon la hauteur à laquelle ils se trouvent, ils peuvent aspirer plus ou moins d'air. Quelle est la hauteur nécessaire à votre boîtier pour aspirer une quantité d'air optimale ?
« Peut-être qu'à l'avenir je mettrais des pieds plus hauts pour une meilleure ventilation », me suis-je dit en testant le Fractal Design Meshify S2.
Avec ses pieds, le boîtier n'est qu'à 17 millimètres du sol. Cela me semblait déjà peu lors du test. Je veux maintenant savoir exactement si cela est suffisant pour un flux d'air optimal.
Paramètres du test
Bien que le cadre de mon test soit très spécifique, je considère qu'il est fait pour un tel essai. En bas du boîtier, j'ai fixé un radiateur de refroidissement liquide de 280 mm. Deux ventilateurs de 140 millimètres aspirent l'air à travers le radiateur dans le boîtier – ils sont donc montés en configuration dite « pull ». Cette constellation rend difficile l'aspiration de l'air frais par les ventilateurs. Dans la plupart des autres boîtiers et configurations, les ventilateurs auront plus de facilité à aspirer l'air dans l'enceinte, car ils auront moins de résistance.
Voici les composants du test :

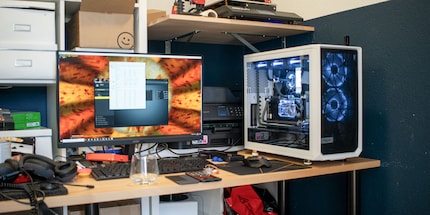

Le système est refroidi par un radiateur de refroidissement liquide custom de la série Corsair Hydro X. Deux ventilateurs LL140 Corsair sont montés à l'avant. Le radiateur 280 est également doté de deux LL140. Le radiateur de 360 dessus est ventilé par trois Thermaltake Riing.
Pour le test, je lance les programmes de test Heavy Load et Fur Mark. Heavy Load nécessite le fonctionnement de tous les cœurs de processeur et Fur Mark pousse la carte graphique à ses limites de performance. Je règle les ventilateurs Corsair sur « Extreme » dans iCue, le logiciel propriétaire de Corsair du contrôle des composants et je laisse les ventilateurs Thermaltake sur le profil bios standard, car ils sont responsables des sorties du dessus. Les ventilateurs Corsair tournent entre 1350 et 1500 tours/minute.
Je fais les tests de stress pendant 20 minutes et prends la température du CPU, du GPU, de la carte mère, du southbridge et du liquide de refroidissement avant le test puis toutes les cinq minutes. Je le fais avec HWMonitor de CPUID.
Je fais le tout plusieurs fois. D'abord avec les pieds du PC à 17 millimètres au-dessus du sol, puis en soulevant le PC par tranches de 5,5 mm. Pour cela, j'utilise des pions de carambole, que je place sous les pieds du boîtier.
Les résultats
Pendant les tests, il fait environ 23°C dans mon bureau. Le PC fonctionne toute la journée et l'imprimante 3D fonctionne actuellement à pleine vitesse, d'où les températures élevées. Comme les tests augmentent davantage la température, j'ouvre la fenêtre après chaque essai, de sorte que la pièce soit à nouveau à 23°C.
Je fais d'abord le test avec les pieds à 17 millimètres du sol. Voici les valeurs obtenues :
| Temps | Température CPU | Température GPU | Température liquide de refroidissement | Température carte mère | Température southbridge |
|---|---|---|---|---|---|
| Avant le test | 37 | 28 | 27.82 | 32 | 64 |
| 5 minutes | 67 | 46 | 32.41 | 54 | 65 |
| 10 minutes | 69 | 48 | 34.73 | 56 | 67 |
| 15 minutes | 69 | 49 | 35.88 | 57 | 68 |
| 20 minutes | 70 | 49 | 36.36 | 57 | 70 |

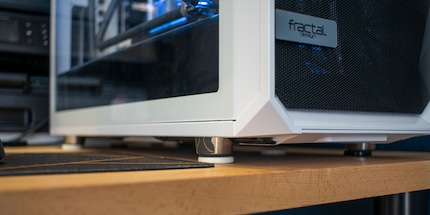

Il est temps de placer un pion de carambole sous chaque pied et de recommencer le test à 22,5 millimètres au-dessus du sol.
| Temps | Température CPU | Température GPU | Température liquide de refroidissement | Température carte mère | Température southbridge |
|---|---|---|---|---|---|
| Avant le test | 38 | 29 | 28.85 | 33 | 65 |
| 5 minutes | 68 | 47 | 33.3 | 55 | 66 |
| 10 minutes | 69 | 48 | 35.29 | 56 | 68 |
| 15 minutes | 69 | 49 | 35.88 | 57 | 69 |
| 20 minutes | 70 | 49 | 36.51 | 57 | 70 |

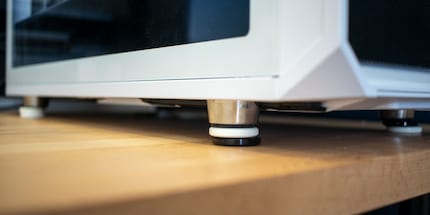

Peu de choses ont changé. Les valeurs sont plus ou moins identiques à celles du test précédent. Parfois même un peu moins bonnes. Cela peut être dû au fait que la température du liquide de refroidissement était légèrement plus basse au début de l'essai. Je mets une autre pierre de carambole sous chaque pied. Le boîtier se trouve maintenant à 28 millimètres du sol.
| Mesure | Température CPU | Température GPU | Température liquide de refroidissement | Température carte mère | Température southbridge |
|---|---|---|---|---|---|
| Avant le test | 37 | 29 | 28.55 | 33 | 64 |
| 5 minutes | 67 | 46 | 32.58 | 54 | 64 |
| 10 minutes | 68 | 47 | 34.17 | 55 | 67 |
| 15 minutes | 68 | 48 | 34.43 | 56 | 68 |
| 20 minutes | 68 | 47 | 34.61 | 56 | 69 |

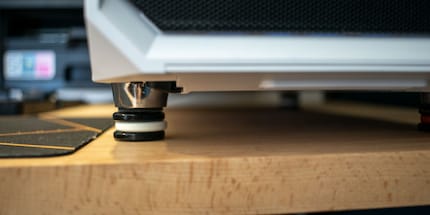

C'est déjà mieux. Après 20 minutes de test, les températures CPU et GPU sont inférieures de deux degrés. La température du liquide de refroidissement a aussi diminué de 1,9°C. Je rajoute encore un pion : 33,5 mm au-dessus du sol.
| Mesure | Température CPU | Température GPU | Température liquide de refroidissement | Température carte mère | Température southbridge |
|---|---|---|---|---|---|
| Avant le test | 38 | 28 | 28.27 | 32 | 64 |
| 5 minutes | 67 | 46 | 32.51 | 54 | 65 |
| 10 minutes | 68 | 48 | 34.63 | 56 | 67 |
| 15 minutes | 68 | 48 | 34.73 | 56 | 69 |
| 20 minutes | 68 | 48 | 34.78 | 56 | 69 |
Les températures du CPU et du GPU sont maintenant supérieures de 1° Celsius. Cette différence n'est apparue que dans les cinq dernières minutes du test. La température du liquide de refroidissement a également augmenté. La différence n'est que de 0,15° Celsius. Le fait que le CPU et le GPU soient plus chauds qu'auparavant peut donc aussi être une coïncidence. J'ai mis une quatrième pierre sous les pieds du boîtier. Maintenant, le Meshify S2 se trouve 39 millimètres au-dessus du sol.
| Mesure | Température CPU | Température GPU | Température liquide de refroidissement | Température carte mère | Température southbridge |
|---|---|---|---|---|---|
| Avant le test | 37 | 28 | 27.82 | 32 | 64 |
| 5 minutes | 67 | 46 | 32.41 | 54 | 65 |
| 10 minutes | 69 | 48 | 34.73 | 56 | 67 |
| 15 minutes | 69 | 49 | 35.88 | 57 | 68 |
| 20 minutes | 70 | 49 | 36.36 | 57 | 70 |
Il est désormais clair qu'aller plus haut n'est pas utile. Les températures pour quatre pions de carambole sont similaires à celles avec deux pions. Donc d'après mes tests le « sweet spot » du boîtier se trouverait à 28 millimètres au-dessus du sol.
Juste pour le plaisir, je refais le test sur quatre pierres sans le filtre inférieur. Ainsi, après vingt minutes, les valeurs CPU, GPU, de la carte mère et du southbridge sont les mêmes qu'avec deux pions. Cependant, la température du liquide de refroidissement est de 34,27° Celsius et est donc la plus basse dans cette constellation.
Plus c'est haut, mieux c'est – jusqu'à un certain point
Il fallait s'en douter : à un moment donné, il est inutile de soulever le boîtier plus haut. Mais je ne m'attendais pas à ce que 11 millimètres de plus soient nécessaires. À mon avis, il s'agit d'un défaut de conception de Fractal Design.
Qu'est-ce que cela signifie pour vous ? J'ai jusqu'à deux degrés de moins du côté du CPU et du GPU. Comme mentionné au début, mes ventilateurs ont beaucoup de mal à faire entrer de l'air frais dans le boîtier, car en configuration « pull », ils doivent d'abord aspirer l'air par le radiateur. Si vous n'avez pas de radiateur, il peut y avoir une énorme différence de température si vous placez votre boîtier plus haut.
Vous avez envie d'essayer par vous-même ? Utilisez ma méthodologie et partagez vos résultats dans les commentaires.
