Teardown Game Boy Color: finalmente si può giocare anche al buio
di Martin Jud
Il display perfetto per Game Boy: LCD IPS BlackBerry per la console Color
31.3.2020
Traduzione: Leandra Amato
Un mod kit LCD IPS può rendere il tuo Game Boy un vero gioiello. Contrasti decisi, colori ricchi e 350 cd/m² di luminosità fanno sì che i sogni retrò diventino realtà. Qui ti mostro come modificare il Game Boy.
Il display IPS di uno smartphone BlackBerry promette colori ricchi, un buon livello di nero e soprattutto una luminosità sufficiente. Tutto ciò che un Game Boy Color dovrebbe avere. Quindi mettiamoci a lavoro: con uno sforzo relativamente piccolo, il tuo Game Boy sarà più bello che mai.
Se vuoi iniziare subito ad armeggiare, puoi scorrere fino al primo titolo della fase di modifica.
Modifiche buone, modifiche cattive
A gennaio mi sono reso conto che nemmeno questo funziona perfettamente. Allora volevo modificare il display di un Game Boy Color con una luce economica. La fortuna non era dalla mia parte e ho fatto un pasticcio mentre armeggiavo. Il risultato sono state delle bolle d’aria sul display.
Ma il risultato di questa modifica non convince in nessun altro modo. L'illuminazione è molto debole e i colori del vecchio display mancano di saturazione. Sono arrabbiato ed è per questo che ho deciso di lasciarmi tutti i casini alle spalle.
Ora finalmente devo realizzare la modifica del display perfetta – tecnologicamente parlando. Sta a me non sbagliare questa volta.
Mod kit LCD IPS: che cos'è?

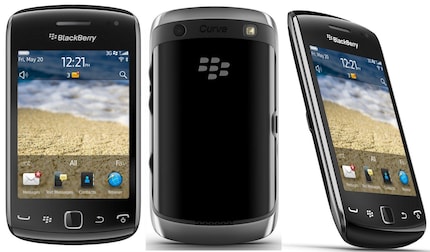

Per anni, gli amici del retrò hanno rimodellato i loro Game Boy per il display più nitido e luminoso di sempre. Da maggio 2019 sembra che il display perfetto esista davvero. Il produttore di mod kit FunnyPlaying ha scoperto che il BlackBerry Curve 9380 ha un display eccellente con dimensioni quasi identiche a quelle del display di un Game Boy Advance.
Per questo motivo FunnyPlaying ha sviluppato un cavo adattatore FPC e lo ha venduto insieme al display come mod kit per il Game Boy Advance. FPC è l'acronimo di Flexible Printed Circuit (circuito stampato flessibile), che è un sottile circuito flessibile a base di pellicola di poliimmide. Questo contiene chip che rielaborano l'immagine in modo simile a un driver grafico per il display.

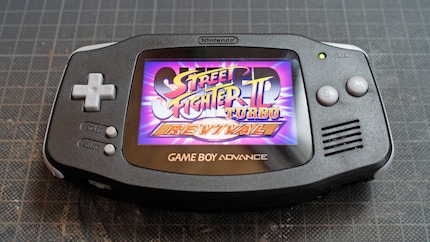

Il risultato del primo Game Boy Advance con cavo adattatore e LCD IPS è stato fantastico a prima vista, ma il display aveva un problema di screen tearing (o strappo dello schermo). Di conseguenza, il cavo adattatore FPC è stato rivisto e i problemi sono stati sepolti con la versione 2.
Da qualche mese FunnyPlaying ha incluso nella sua gamma anche i cavi adattatori per il vecchissimo Game Boy e il Game Boy Color. Tuttavia, in questi modelli, il display BlackBerry è installato in formato verticale. A differenza di altri display LCD, l'area di visualizzazione originale non è spuntata in questo kit.
Il display è un LG LH320h04-SD01, un LCD IPS da 3,2 pollici con 480 x 360 pixel e una luminosità di 350 cd/m². Offre 16,7 milioni di colori, un contrasto statico di 800:1, una frequenza di 60 Hz e un buon angolo di visione (80/80/80/80).
Fase di modifica 1: occorre una scheda

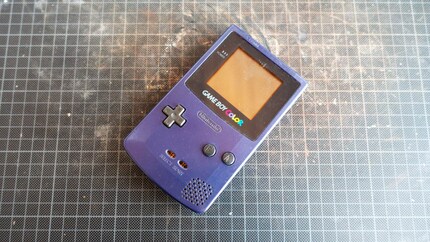

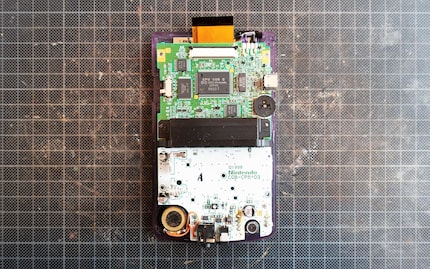

La base del mio nuovo Game Boy Color dovrebbe essere la scheda di questo vecchio dispositivo difettoso:
I tasti Start e Select non esistono più. Inoltre, a questa console mancano due contatti nel vano batterie. Non ho più nemmeno il coperchio della batteria – quindi userò un nuovo case. Rimuovo nove viti e il cavo del display con un cacciavite con punta triangolare e uno a croce e prendo la scheda.

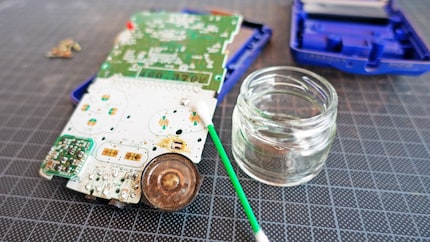

In genere, l'altoparlante è il più sporco. Elimino la crosta marrone sfregando con dell’alcol etilico, e metto da parte la scheda pulita.
Fase di modifica 2: fare spazio nel case

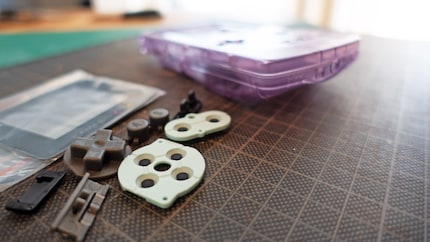

A parte la scheda, dopo aver visto la sporcizia che c'era all'interno, ho deciso di non usare più nulla del vecchio Game Boy. Ho bisogno di materiale di ricambio. Un nuovo case, pulsanti e pad in silicone conduttivo.

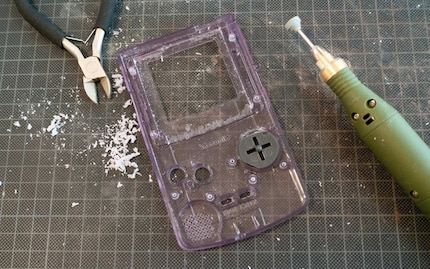

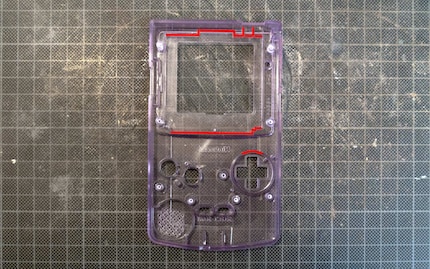

Poiché il display BlackBerry è installato in formato verticale, alcuni bordi al di sotto e al di sopra della posizione originale del display sono di intralcio. Ma non è tutto: anche parte della pulsantiera e il bordo sopra di essa devono sparire.
Appena ricevo il materiale, mi metto all’opera.

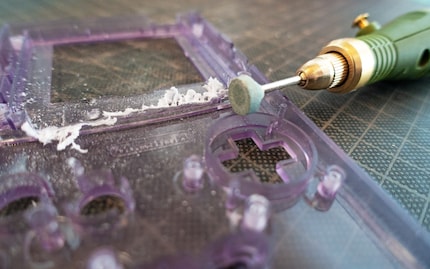

Pezzi di plastica balzano in tutte le direzioni. Per una volta sono contento di portare gli occhiali. Se non indossi occhiali, puoi indossare occhiali protettivi.
Ecco, finito.
Fase di modifica 3: installare LCD IPS

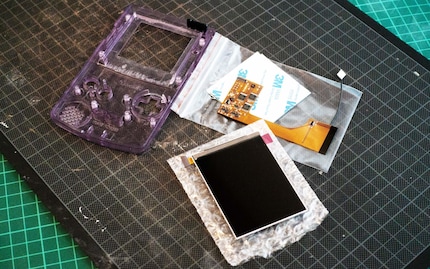

Qui abbiamo probabilmente il miglior LCD IPS per Game Boy.
È sottile e deve essere maneggiato con cura, altrimenti si rompe. Il display stesso è disponibile su Internet al prezzo di 7-8 franchi. La parte più costosa è il cavo adattatore FPC. Poiché non solo deve trasmettere un segnale, ma anche rielaborare e riposizionare l'immagine, contiene molti chip. Ho ordinato il mio cavo in un negozio asiatico – insieme all’LCD IPS ho pagato 36 franchi, spese di spedizione incluse.

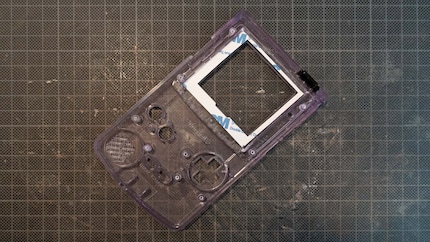

Nel kit è incluso anche un nastro biadesivo. A questo punto, non sono sicuro di doverlo usare. Infatti, ho letto in rete che gli LCD sono già stati rotti per sistemare la collocazione del display o rimuoverlo. Una buona alternativa sarebbe la pistola a colla. Ma la mia ha appena finito la colla. Pertanto mi attengo a quanto fornito dal produttore del mod kit.

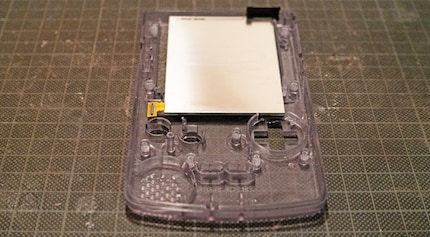

Durante il posizionamento dell'LCD, mi oriento sul bordo destro. Il display ha bisogno di circa un millimetro di distanza dal bordo per essere nella posizione corretta. Per quanto riguarda l’altezza, può essere incollato il più in alto possibile. Semplicemente in modo che ci sia ancora spazio per la copertura dell'interfaccia a infrarossi. Questa è visibile in nero nell'immagine sopra il display.
Per quanto riguarda l’altezza, il display può essere incollato il più in alto possibile, ma lo scopro solo adesso. Purtroppo le istruzioni che ho ricevuto per questo mod kit sono pessime. Secondo le istruzioni, devo incollare lo schermo con circa due millimetri di distanza dal bordo superiore. Ed è quello che sto facendo. Male, ora il mio nuovo display non è perfettamente centrato. Probabilmente finirà per infastidirmi. Ma questo ancora non lo so.
Per proteggere lo schermo LCD dalla sporcizia, attacco una nuova cover del display.

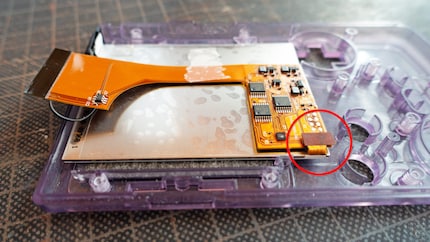

Ora è il turno del cavo adattatore FPC. Il punto di connessione dove deve essere collegato il cavo del display, si può vedere nell'immagine qui sopra, cerchiato in rosso. Il cavo di collegamento è inserito. Il collegamento funziona come per premere un pulsante. Solo che si deve premere con più delicatezza e meno pressione rispetto a un pulsante.

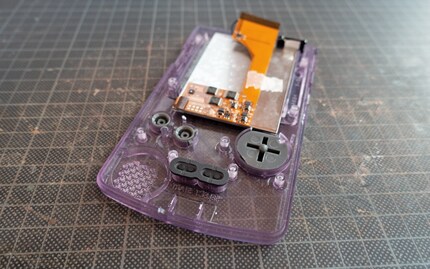

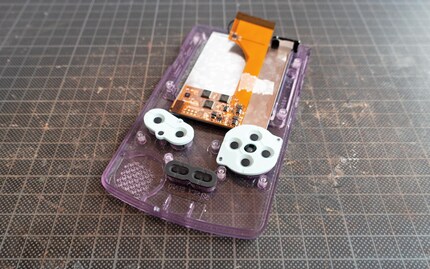

Il Game Boy è ora pronto per essere riassemblato. Monto i pulsanti e i pad in silicone.
La scheda va sopra.

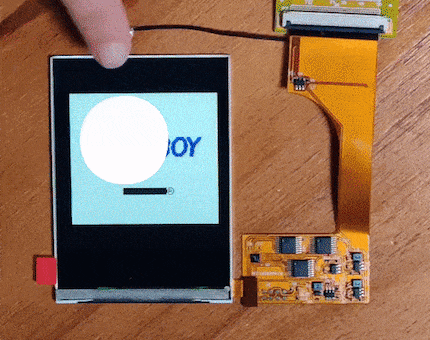

Ora è necessario posizionare correttamente il piccolo cavo nero, che nella foto qui sopra passa dietro il cavo del display giallo-arancione. Alla sua estremità c'è un piccolo sensore a contatto con il quale la luminosità del display può essere regolata.
Fonte: FunnyPlaying
Il sensore è posizionato direttamente sul coperchio nero a infrarossi. Poiché questo coperchio ha un margine di gioco minimo con la maggior parte dei case, è sufficiente a far scattare il sensore sottostante picchiettandoci sopra. Almeno in teoria. Nella pratica di solito funziona, ma non sempre, come ho letto nelle recensioni del kit. Per impostazione predefinita il Game Boy inizia con il secondo livello più alto di luminosità.

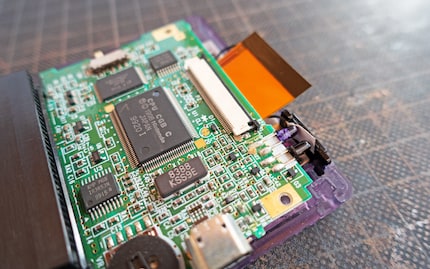

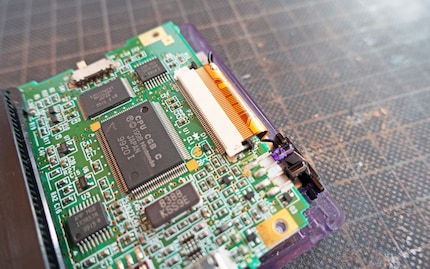

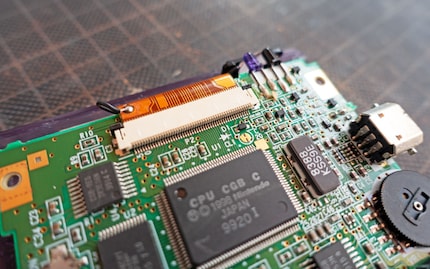

Infine il cavo del display deve essere collegato alla scheda. Viene collegato alla porta bianca della scheda come mostrato sopra. Poi lo fisso spingendo verso il basso le piccole leve nere a sinistra e a destra del cavo.
Tre viti fissano la scheda. L'alloggiamento può essere chiuso.

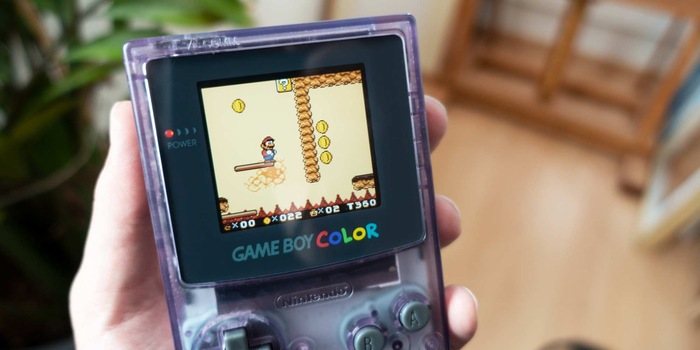

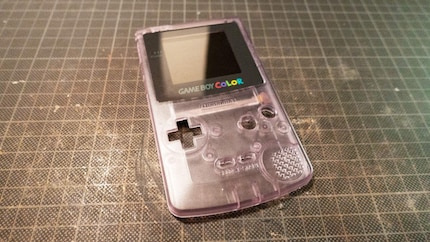

Game Boy Color con IPS LCD
Il risultato è impressionante. Avrei potuto posizionare il display due millimetri più in alto, ma questo non toglie nulla al mio divertimento di gioco.

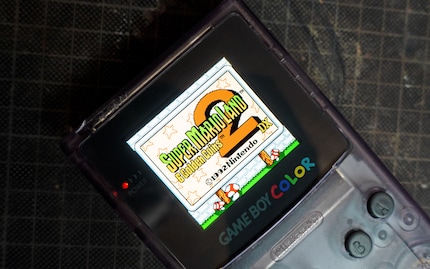

L'immagine è ricca di colori e nitida per un Game Boy.
E anche il sensore fa il suo lavoro. Sono contento.
