Test del prodotto
Cosa può fare il Fractal Design Meshify S2 per il raffreddamento a liquido personalizzato
di Kevin Hofer
Ecco perché dovresti rialzare il tuo alloggiamento
23.3.2020
Traduzione: Nerea Buttacavoli
Gli alloggiamenti moderni attirano aria fresca anche dal basso. A seconda della loro altezza da terra, possono attirare l'aria in varia misura. Di quanta distanza da terra ha bisogno il tuo alloggiamento per aspirare la quantità d'aria ottimale?
«Potrei dover avvitare i piedi leggermente più in alto in seguito, per migliorare le prestazioni di raffreddamento», ho pensato mentre recensivo il Fractal Design Meshify S2.
L'alloggiamento si trova a soli 17 millimetri da terra con i piedi integrati. Mi sembrava già poco durante la recensione. Ora voglio sapere esattamente se questo è sufficiente per un flusso d'aria ottimale.
Impostazioni del test
Anche se le mie impostazioni del test sono molto specifiche, ritengo che siano fatte per un test di questo tipo. Nella parte inferiore dell’alloggiamento ho attaccato un radiatore 280. Due ventole da 140 millimetri aspirano l'aria attraverso il radiatore nell'alloggiamento – così sono montate nella cosiddetta configurazione Pull. Con questa costellazione, è più difficile per le ventole aspirare aria fresca. Nella maggior parte degli altri alloggiamenti e configurazioni, per le ventole sarà più facile aspirare l'aria all'interno dell’alloggiamento perché c'è meno resistenza.
Questi sono i componenti del test:
Il sistema è raffreddato con un sistema di raffreddamento ad acqua personalizzato della Corsair Hydro X Series. Due LL140 di Corsair sono montati frontalmente come ventilatori. Anche il radiatore 280 sottostante ha due LL140. Il radiatore 360 sopra è ventilato da tre Thermaltake Riing.
Per il test faccio andare i programmi di stress test Heavy Load e Fur Mark. Heavy Load grava su tutti i core dei processori a pieno carico e Fur Mark spinge la scheda grafica al limite delle sue prestazioni. Ho impostato i ventilatori Corsair su «Extreme» in iCue, il software di controllo dei componenti proprietario di Corsair, e lascio i ventilatori Thermaltake sul profilo Bios standard, in quanto sono responsabili dell'Outtake di cui sopra. I ventilatori Corsair ruotano tra 1350 e 1500 RPM.
Eseguo lo stress-test per 20 minuti e registro la temperatura CPU, GPU, della scheda madre, del southbridge e del refrigerante prima del test e poi ogni 5 minuti. Lo faccio con HWMonitor di CPUID.

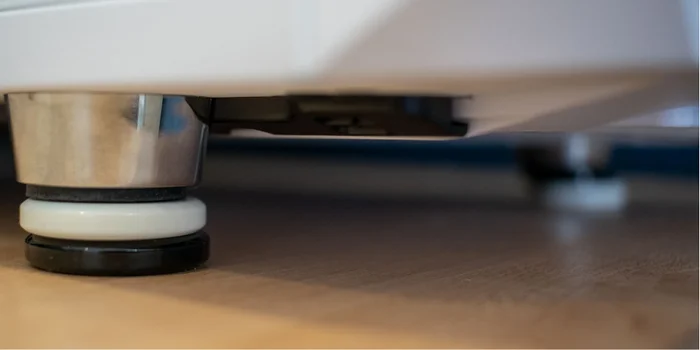

Ripeto questo processo più volte. Prima con i piedi del PC a 17 millimetri dal suolo. Poi sollevo l’alloggiamento gradualmente, 5,5 millimetri per volta. Per questo utilizzo delle pedine, che metto sotto i piedi.
I risultati del test
A proposito, durante il test nel mio ufficio ci sono intorno ai 23° centigradi. Il PC è in funzione tutto il giorno e la stampante 3D lavora attualmente a piena velocità, per questo la temperatura è più elevata. Dato che i test aumentano ulteriormente la temperatura, apro la finestra dopo ogni test, in modo che ci siano di nuovo circa 23° centigradi nella stanza.
Inizialmente eseguo il test con i piedi a 17 millimetri da terra. Qui ottengo i seguenti valori.
| Ora | Temperatura CPU | Temperatura GPU | Temperatura liquido refrigerante | Temperatura scheda madre | Temperatura Southbridge |
|---|---|---|---|---|---|
| Prima del test | 37 | 28 | 27,82 | 32 | 64 |
| 5 minuti | 67 | 46 | 32,41 | 54 | 65 |
| 10 minnuti | 69 | 48 | 34,73 | 56 | 67 |
| 15 minuti | 69 | 49 | 35,88 | 57 | 68 |
| 20 minuti | 70 | 49 | 36,36 | 57 | 70 |
Ora metto una pedina sotto ogni piede, per eseguire il test con i piedi a 22,5 millimetri da terra.
| Layout | Temperatura CPU | Temperatura GPU | Temperatura liquido refrigerante | Temperatura scheda madre | Temperatura Southbridge |
|---|---|---|---|---|---|
| Prima del test | 38 | 29 | 28,85 | 33 | 65 |
| 5 minuti | 68 | 47 | 33,3 | 55 | 66 |
| 10 minuti | 69 | 48 | 35,29 | 56 | 68 |
| 15 minuti | 69 | 49 | 35,88 | 57 | 69 |
| 20 minuti | 70 | 49 | 36,51 | 57 | 70 |
Non è cambiato molto. I valori sono più o meno identici al test precedente. A volte anche un po' peggio. Ciò può essere dovuto al fatto che la temperatura del refrigerante era leggermente inferiore all'inizio del test. Aggiungo un’altra pedina sotto ogni piede. L'alloggiamento si trova ora a 28 millimetri da terra.
| Layout | Temperatura CPU | Temperatura GPU | Temperatura liquido refrigerante | Temperatura scheda madre | Temperatura Southbridge |
|---|---|---|---|---|---|
| Prima del test | 37 | 29 | 28,55 | 33 | 64 |
| 5 minuti | 67 | 46 | 32,58 | 54 | 64 |
| 10 minuti | 68 | 47 | 34,17 | 55 | 67 |
| 15 minuti | 68 | 48 | 34,43 | 56 | 68 |
| 20 minuti | 68 | 47 | 34,61 | 56 | 69 |
Così va già meglio. Le temperature di CPU e di GPU sono inferiori di due gradi centigradi dopo venti minuti. Anche il refrigerante è inferiore di 1,9° centigradi, a 34,61°. Aggiungo un’altra pedina: 33,5 millimetri da terra.
| Layout | Temperatura CPU | Temperatura GPU | Temperatura liquido refrigerante | Temperatura scheda madre | Temperatura Southbridge |
|---|---|---|---|---|---|
| Prima del test | 38 | 28 | 28,27 | 32 | 64 |
| 5 minuti | 67 | 46 | 32,51 | 54 | 65 |
| 10 minuti | 68 | 48 | 34,63 | 56 | 67 |
| 15 minuti | 68 | 48 | 34,73 | 56 | 69 |
| 20 minuti | 68 | 48 | 34,78 | 56 | 69 |
Ora le temperature di CPU e GPU sono aumentate di 1° centigrado. Questa differenza è emersa solo negli ultimi cinque minuti del test. Anche la temperatura del refrigerante è aumentata. La differenza è di soli 0,15° Celsius. Il fatto che CPU e GPU siano più calde di prima può quindi essere anche una coincidenza. Ho messo una quarta pedina sotto i piedi dell’alloggiamento. Ora il Meshify S2 è «sospeso» a 39 millimetri nell'aria.
| Layout | Temperatura CPU | Temperatura GPU | Temperatura liquido refrigerante | Temperatura scheda madre | Temperatura Southbridge |
|---|---|---|---|---|---|
| Prima del test | 37 | 28 | 28,07 | 33 | 64 |
| 5 minuti | 68 | 46 | 32,15 | 54 | 65 |
| 10 minuti | 68 | 47 | 33,96 | 55 | 67 |
| 15 minuti | 68 | 47 | 34,5 | 56 | 68 |
| 20 minuti | 69 | 48 | 34,66 | 56 | 69 |
Ora è chiaro: continuare ad alzarlo non serve più a nulla. Le temperature a quattro pedine sono simili a quelle con sole due pedine. Per cui lo «Sweet Spot» dell’alloggiamento, nel mio caso, è a 28 millimetri da terra.
Tanto per divertimento eseguo di nuovo il test su quattro pedine, senza il filtro inferiore. Così dopo venti minuti, ottengo gli stessi valori per CPU, GPU, scheda madre e southbridge che ho ottenute con due pedine. Tuttavia, la temperatura del refrigerante è di 34,27° centigradi ed è quindi più bassa in questa costellazione.
Più alto è meglio solo fino a un certo punto
Era prevedibile: ad un certo punto, non ha senso sollevare l’alloggiamento più in alto. Ma non mi aspettavo che fossero necessari 11 millimetri in più dello standard. A mio parere, è un difetto di design di Fractal Design.
Cosa significa questo per te? Ho fino a due gradi centigradi in meno per CPU e GPU. Come accennato all'inizio, i miei ventilatori hanno difficoltà a far entrare aria fresca nell’alloggiamento, perché in configurazione Pull devono prima far passare l'aria attraverso il radiatore. Se non si dispone di un radiatore montato nella parte inferiore, può fare un'enorme differenza di temperatura se si posiziona l’alloggiamento più in alto.
Vuoi provarci tu stesso? Utilizza la mia metodologia di test e condividi i tuoi risultati nella colonna dei commenti.
