Ho provato a fare la guaina ai miei cavi da solo, il risultato è...
25.1.2019
Traduzione: tradotto automaticamente
I cavi con le maniche sono molto eleganti. Ma sono anche molto costosi. Per risparmiare, ho provato a farlo io stesso. Questa è la storia del mio fallimento.
Lentamente spingo il cavo attraverso il paracord. Va. Va. Non. In avanti. Muovo il cavo come se fosse un centimetro al minuto. Mi fanno male le dita. Tutto il mio corpo è teso. Il sudore mi cola sulla nuca. "Muoviti in avanti, fottuto cavo!" Non vuole farlo. No, lo sleeving non fa per me. Ma ero pienamente motivato all'inizio.
La disciplina suprema del modding
Mentre gioco guardo a destra e vedo l'interno del mio PC. Mi piacciono i miei componenti coordinati per colore. Ciò che mi infastidisce sono i cavi di alimentazione neri. Ho già visto dei video in cui dei modder hanno rivestito i loro cavi da soli. Voglio provarci anch'io.
Lo sleeving si riferisce al processo in cui i cavi dell'alimentatore vengono privati della loro guaina e inseriti in guaine di tessuto individuali. Il lavoro è descritto come noioso e richiede molto tempo. Naturalmente, se voglio davvero fare tutto da solo, devo prima misurare, tagliare, crimpare e crimpare i cavi. E questo per ogni singolo cavo della scheda madre, della GPU e di tutte le altre connessioni. Questo richiede tempo.
Il cable sleeving è la disciplina suprema del case modding? Probabilmente no: piegare i tubi rigidi o modellare i componenti del case richiede un approccio più artistico. Ma lo sleeving è sicuramente la disciplina che richiede più tempo.

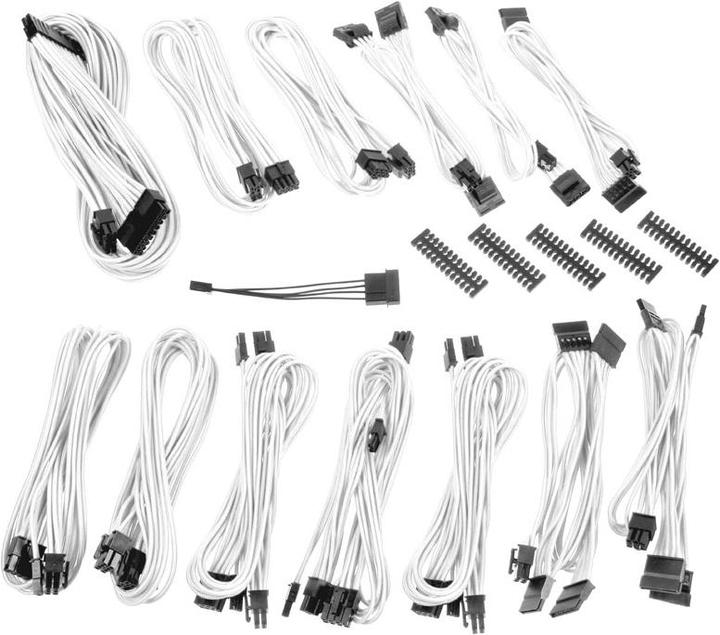

Non c'è da stupirsi se oggi sempre più modder si rivolgono a cavi pre-sleeved o li fanno realizzare. La scelta di colori diversi è ormai relativamente ampia. Tuttavia, non si avvicinano ancora alle possibilità del fai-da-te, nemmeno in termini di prezzo.
Possibilità quasi illimitate
La maggior parte dei modder utilizza le corde da paracadute, note come paracord, come manicotti. Queste sono realizzate in nylon e sono state utilizzate per la prima volta dall'esercito americano durante la Seconda Guerra Mondiale. Oggi sono molto popolari anche tra gli hobbisti e i campeggiatori. Curiosità: il paracord è stato utilizzato anche per riparare il telescopio spaziale Hubble.
Il paracord è stato utilizzato anche per riparare il telescopio spaziale Hubble.
Il paracord di tipo III, noto anche come paracord 550, viene utilizzato per modificare i cavi di alimentazione interni dei PC. Il numero 550 si riferisce al carico di rottura minimo di 550 libbre, l'equivalente di 249 chilogrammi. Il cavo è disponibile in vari colori a tinta unita, mimetici, multi e neon, oltre che riflettenti e fosforescenti.
Il mio progetto
Oltre al paracord, ho bisogno anche di attrezzi, cavi, spilli e tubi termorestringenti per creare la soluzione perfetta. Tuttavia, i costi di acquisto superano il prezzo dei cavi con guaina già pronti. Per questo motivo ho optato per l'opzione economica e ho rivestito i cavi esistenti del mio alimentatore.
Quindi tutto ciò che devo fare è rimuovere gli spinotti dalle spine, sigillare i cavi e reinserirli. Devo solo comprare il paracord e il tubo termorestringente per fissare le guaine. Non ho bisogno di un attrezzo per la guaina. Voglio rimuovere i perni con strumenti di fortuna sotto forma di clip Bostich.
Per il momento, non ho bisogno di un attrezzo per la guaina.

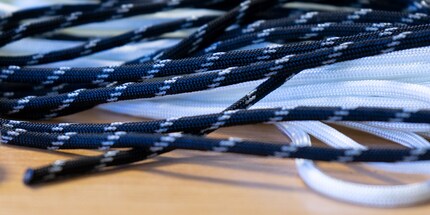

Per ora mi sto concentrando sul cavo della scheda madre a 24 pin, perché ho già bisogno di molto paracord. Se non dovesse funzionare, mi ritroverei con un bel po' di nylon. Un cavo di alimentazione è lungo 60 centimetri. Moltiplicato per 24 fa 14 metri e 40 centimetri. Ordino due colori di paracord. 15 metri di bianco e 5 metri di nero con effetto fosforescente. In questo modo ho abbastanza materiale nel caso in cui qualcosa vada storto - almeno lo spero. Mi è costato circa venti franchi con le spese di spedizione più quattro franchi per il tubo termoretraibile. Rispetto agli oltre 100 franchi di un set già pronto, realizzarlo da solo mi costerebbe in totale 40 franchi, sempre che riesca a realizzare i cavi rimanenti.
Fatto prima di aver iniziato?

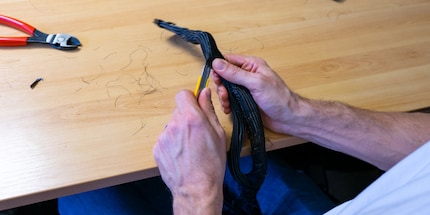

Non ho bisogno di molti strumenti. Una fresa laterale, un coltello giapponese e due morsetti Bostich. La prima cosa da fare è rimuovere i cavi dalle guaine esistenti. Non è stato così facile. Le estremità dei cavi sono così fortemente incollate tra loro che per rimuoverle ho bisogno non solo di un coltello giapponese ma anche di una pinza a becchi piatti. Li apro nel senso della lunghezza con il coltello giapponese e poi li tiro via con le pinze. Mi chiedo perché debba essere così complicato. Il mio livello di stress sale a 20 punti su 100 possibili.

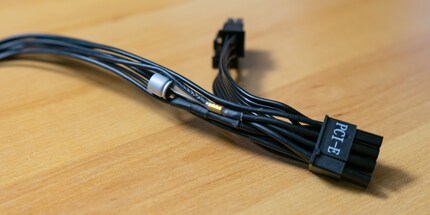

Purtroppo, mi sono imbattuto in un condensatore sotto il manicotto. Posso semplicemente rimuovere il condensatore? Come fanno i produttori di cavi con guaina? Se dovessi fare tutto da solo ora, non mi accorgerei affatto del condensatore. Livello di stress 50.
Una rapida ricerca mostra che il condensatore è probabilmente presente solo per ridurre l'increspatura residua al minimo assoluto. I moderni alimentatori, le schede madri e le GPU hanno tutti condensatori integrati per evitare il ripple. Tuttavia, ho verificato con Seasonic. Hanno confermato i miei sospetti: il condensatore serve per ottimizzare il funzionamento. L'alimentatore dovrebbe funzionare anche senza. Livello di stress 30, posso fare un respiro profondo. Il mio progetto non è ancora finito.
Guardo il cavo della scheda madre, ma c'è un altro problema. Seasonic utilizza 28 pin per l'alimentatore, rispetto ai 24 della scheda madre. I quattro cavi aggiuntivi dovrebbero controllare la tensione del connettore ATX. Non voglio e non devo escludere i cavi per motivi di stabilità. Poiché purtroppo due cavi non possono passare contemporaneamente attraverso il paracord, dovrei avvolgere i cavi singolarmente. Ma non mi piace l'aspetto di questa soluzione. Soprattutto perché non posso nascondere il tubo termoretraibile nella spina. Livello di stress 60. Decido di lasciare il cavo della scheda madre per il momento e di acquistare una prolunga che possa poi essere facilmente rivestita. La riorganizzazione mi aiuta, il mio livello di stress scende sotto i 42.
Nuove speranze con il cavo PCI-E?
Ma non voglio arrendermi facilmente. Dopotutto, non ho ancora fatto alcuno sleeving. Proverò con il cavo PCI-E. Ha solo otto cavi. Quando ho aperto la guaina esistente, ho scoperto che c'è anche un condensatore in mezzo. Inoltre, ci sono altri cavi che vanno dal primo connettore a un secondo connettore. Decido di scollegare semplicemente questi cavi e di sigillare solo il cavo principale.
Ora possiamo finalmente iniziare. Dato che sono molto pigro e ho già dovuto superare alcuni ostacoli, decido di rimuovere solo i pin sul lato GPU. Fisso l'estremità invisibile dell'alimentatore al cavo con un tubo termorestringente. Etichetto i cavi all'estremità dell'alimentatore in modo da sapere in quale foro devono essere inseriti.
Rimuovo i pin con due clip Bostich. Li inserisco a sinistra e a destra del connettore. I pin hanno delle barrette su entrambi i lati, che vengono premute in questo modo. Questo dovrebbe permettere di rimuoverli, almeno in teoria. Inserire una clip è ancora relativamente facile per me. Tuttavia, questo spinge il pin dall'altra parte e lo spazio per la seconda clip diventa molto stretto. È un vero rompicapo. Dopo alcuni tentativi, riesco sempre a inserire la seconda clip.
Un attrezzo non sarebbe stata una cattiva idea. Continuavo a scivolare mentre spingevo le graffe e le graffe Bostich mi perforavano il pollice con piacere. Dopo quattro spilli, il mio pollice è dolorante e qualsiasi pressione mi fa male. Il mio livello di stress è salito di nuovo leggermente a 65.
Estrarre gli spilli si rivela più difficile. Ci vuole una forza sorprendente e, dopo tutto, non voglio strappare il cavo. Il pollice dolorante non rende le cose più facili. Alla fine riesco a rimuovere tutti i cavi dalla spina. Con il pollice che pulsa, inizio finalmente a rivestire la guaina. L'attesa di questa operazione riporta il mio livello di stress al buon vecchio 42.
Il cavo in una guaina

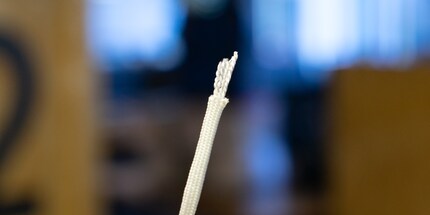

Il lavoro vero e proprio non è ancora iniziato e ho già avuto numerosi problemi. Ora tutto deve filare liscio. Misuro il paracord arrotolandolo accanto al cavo. Ho tagliato il paracord circa cinque centimetri prima della spina dell'alimentatore. Ora devo solo estrarre il filo dal manicotto. Per una volta è davvero facile. Livello di stress 20, ora non può che essere positivo.

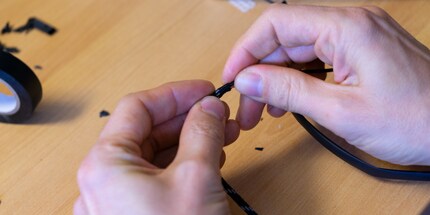

Inizio con i cavi esterni a sinistra e a destra, che voglio avvolgere con un paracord bianco. Nastro gli spinotti con del nastro isolante in modo che le barbe non si aggroviglino accidentalmente nella guaina. Poi posso tirarli sul cavo centimetro per centimetro. Mi fanno male i pollici, ma sono contento che tutto stia andando così bene.

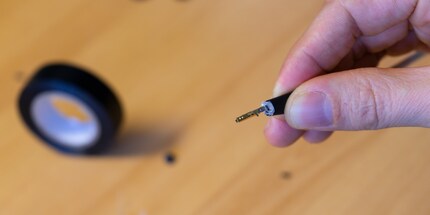

Una volta terminato il paracord, taglio due tubi termorestringenti, uno per ogni estremità. Il tubo è un po' più lungo sul lato dell'alimentatore, perché non si vede. Sul lato della scheda madre, voglio utilizzare una tecnica in cui il tubo termorestringente non sia visibile o lo sia solo in minima parte. Inizio da lì perché devo lavorare in modo molto preciso.

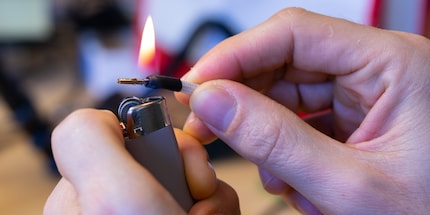

Taglio il tubo a una lunghezza di circa un centimetro. Spingo il paracord leggermente sopra il perno all'estremità inferiore e ci metto sopra il tubo termorestringente. Ora riscaldo la parte superiore del tubo con la fiamma blu di un accendino. Questa si contrae e si fonde con il metallo sottostante. Premo sul tubo termoretraibile ancora caldo e poi lo tolgo. Non è più visibile, ma poiché si è fuso con il cavo, il paracord si mantiene saldamente. Ora sono un po' orgoglioso di me stesso e voglio vedere come sarà quando reinserirò il perno. Livello di stress zero.
Tutto il mio orgoglio scompare nel nulla. Livello di stress 50. Poiché il perno è stato crimpato con due cavi, è relativamente spesso all'estremità inferiore dove i cavi si uniscono. Con la guaina, ovviamente, è ancora più spesso e quindi non entra più nella spina. Ho dovuto fare un po' di confusione, tanto che la guaina termoretraibile si è staccata di nuovo. Tutto inutile. Urlo dentro di me. Voglio tagliare quel dannato cavo in mille pezzi. Livello di stress 99. Fai un respiro profondo, pensa.
Sono alla fine
Ora devo abbandonare il mio piano di rendere tutto il più semplice possibile e fare tutto da solo: Quindi misurare, tagliare, crimpare e crimpare il cavo. Oppure devo fissare il paracord in modo che il tubo termorestringente sia visibile. Opto per la seconda opzione perché sta iniziando a puzzare.
Il cavo funziona perfettamente.
Questo funziona perfettamente. I cavi esterni sono stati rapidamente rivestiti. È possibile che ora tutto funzioni? Non riesco a crederci. I miei timori vengono prontamente confermati quando inizio a mettere il paracord fosforescente sul cavo. Oltre al nylon, deve avere un altro materiale meno elastico all'interno. Infatti, nonostante si tratti di paracord 550, sembra più stretto. Riesco a malapena a farlo scivolare sul cavo. Non si muove in avanti. I pollici mi fanno un male cane. Mi vengono i crampi e fisso il paracord, ipnotizzato. Gli occhi iniziano a bruciarmi. Non ce la faccio più. Sto piangendo per il dolore e la disperazione. Livello di stress 100.
Mi ci vogliono venti minuti per far scorrere i trenta centimetri di paracord sul cavo. Alla fine, non posso andare oltre. Devo tagliare il paracord nel senso della lunghezza in modo che il perno esca dall'altro lato. Quando è troppo è troppo, mi arrendo. Non voglio più fare una cosa del genere. Sono stato seduto su questi maledetti cavi per più di cinque ore e non sono nemmeno riuscito a smussare un cavo PCI-E. Non riesco più a vedere quei maledetti cavi. L'idea di dover passare di nuovo attraverso il fastidio della guaina di nylon mi spaventa. Il mio tentativo di avvolgere i cavi da solo è fallito. Forse sarebbe stato meglio se avessi fatto un tentativo corretto e avessi fatto tutto da solo. Ma ora non mi piace nemmeno quello. Allora comprerò i cavi. Livello di stress zero
