Fatto o mito? Le schede grafiche montate verticalmente hanno prestazioni inferiori
21.3.2019
Traduzione: tradotto automaticamente
"Staffe per GPU verticali - Perché non usarle!" titola HardwareCanucks in un video su YouTube. La conclusione è che le schede grafiche montate in verticale scaldano di più e quindi hanno un clock un po' più lento. Voglio scoprirlo con certezza e metterlo alla prova.
Una GPU montata in verticale è molto bella. Per me è stato a lungo un mistero il motivo per cui i produttori di schede grafiche progettano il lato della ventola in modo così elaborato, anche se non si vede affatto durante la normale installazione. Di solito solo il PCB è visibile sul "retro". Molti produttori non si preoccupano nemmeno di includere una piastra posteriore.
La premessa
Perché una scheda grafica installata verticalmente dovrebbe funzionare più lentamente? La ragione addotta ha senso: Poiché è più vicina alla finestra laterale, le ventole possono aspirare meno aria per raffreddare la scheda. Al di sopra di una certa temperatura - che varia a seconda della scheda grafica, ma 80 gradi Celsius è una linea guida per le schede desktop - la scheda grafica si auto-soffoca. Questo fenomeno è noto come thermal throttling (strozzamento termico).
Voglio provare personalmente e prendo due staffe per il montaggio verticale. La prima che ho scelto è la Fractal Flex VCR-25. Il vantaggio di questa staffa è che posso installarla facilmente nel mio case Fractal Define R6, dato che ho le uscite verticali sul retro e i fori sono già stati fatti sul fondo del case per il montaggio.
La seconda staffa che utilizzo è la CableMod Verti PCI-e Bracket. Questa staffa permette di montare GPU verticali in case che non hanno uscite verticali sul retro. La scheda viene montata con la staffa davanti alle uscite orizzontali, bloccandole. Il componente non è quindi adatto a chi ha bisogno di più di uno slot PCI. Il vantaggio della staffa cable mod è che la GPU è montata più indietro nel case e le ventole possono quindi aspirare meglio l'aria. Tuttavia, la staffa rende la scheda più lunga di 3,1 centimetri.
Come ho capito misurando, la staffa Cable Mod non si adatta al mio case a causa del raffreddamento ad acqua. Decido quindi di darla al mio collega Raphael Knecht perché la provi. Purtroppo non va bene neanche per lui. Anche Philipp Rüegg non ci riesce, perché la sua scheda audio blocca lo spazio. Merda, e adesso? Bene, abbiamo ancora il PC per lo streaming che ho assemblato per Phil. Oh, aspetta, è un case mini-ITX. Non posso assolutamente attaccarci la staffa. Ad ogni modo, farò la prova con il Fractal Flex VCR-25. Ho già un'idea di cosa posso fare con la staffa Cable Mod. Se stai prendendo in considerazione la staffa Cable Mod, devi essere consapevole degli spazi ristretti.
Ma ora voglio montare la staffa Fractal.
Dimensioni ridotte
Il Fractal Flex VCR-25 è solo un cavo riser PCI con una staffa per il fondo. Il tuo case deve già avere delle aperture verticali sul retro, altrimenti non potrai montare la scheda.

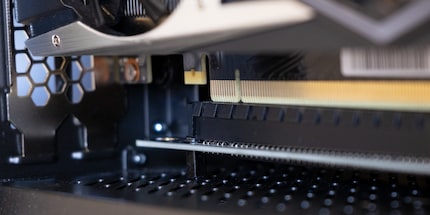

Il montaggio dovrebbe essere molto semplice. Con l'accento su "dovrebbe", perché nel mio caso non è così semplice. Oltre al cavo, sono inclusi due distanziatori e due viti. Ho già due fori nel mio alloggiamento per i distanziatori. Li ho fissati e ho montato il Fractal Flex VCR-25 sui distanziatori con le viti. Ora devo solo collegare la mia GPU. Non funziona. Non si inserisce nello slot PCI.
Le schede grafiche dovrebbero sempre entrare facilmente nello slot. Se devo fare confusione, c'è qualcosa che non va. A un esame più attento, mi rendo conto che non riesco a spingere la scheda abbastanza a sinistra, perché il retro del case è d'intralcio. Cosa faccio? Allento un po' il supporto e provo a tirarlo più a destra. Purtroppo, neanche questo aiuta.
Non capisco perché Fractal Design non faccia dei fori più larghi in modo da poter spostare ulteriormente il supporto. Non tutte le schede grafiche sono esattamente uguali e la parte metallica della mia è leggermente più larga di quanto previsto da Fractal. Fortunatamente, mi piace armeggiare. Armato di una lima da fabbro, ho iniziato ad allargare i due fori di montaggio della staffa. Dopo cinque minuti, il foro è abbastanza largo e posso finalmente collegare la GPU.
La scheda è leggermente inclinata rispetto all'alloggiamento. Ho circa tre centimetri di distanza dal vetro sul retro e un centimetro sul davanti. Non c'è molto spazio per le ventole della GPU per aspirare l'aria. Posso immaginare che questo abbia un effetto negativo sulle prestazioni di raffreddamento.
Lo scenario del test
Io faccio le mie prove con il seguente hardware:
- Caso: Fractal Design R6
- Scheda grafica: Gainward GeForce RTX 2070 Phoenix GS
- CPU: AMD Ryzen 5 2600
- Raffreddamento: due ventole Corsair LL140 nella parte anteriore, una ventola Corsair LL140 nella parte inferiore, una ventola Corsair LL140 nella parte posteriore, due ventole Thermaltake Riing 120 mm nella parte superiore in configurazione push con Alphacool NexXxoS ST30 Full Copper 240 mm. La CPU è raffreddata con una Alphacool Eisblock XPX
- Montatura: Fractal Flex VCR-25
Utilizzo due programmi: GPU-Z e Heaven Benchmark. Per avere un valore comparativo, eseguo la prova due volte. Una volta con la GPU montata in orizzontale e una volta con la GPU montata in verticale. Per prima cosa, apro GPU-Z e registro i dati. Poi avvio il benchmark Heaven e lo lascio girare a schermo intero per due ore. Seleziono Ultra per la qualità, imposto Tessellation su Extreme e Anti-aliasing su x8. Lascio Stereo 3D e Multi-Monitor disattivati. GPU-Z registra la temperatura e la frequenza di clock della GPU in background. Naturalmente, eseguo la prova con il pannello laterale attaccato.
Il test di confronto

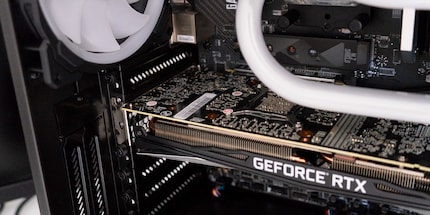

Ora è finalmente arrivato il momento di passare all'azione. Per prima cosa eseguo la prova con la scheda grafica montata in orizzontale. Lo sportello anteriore del mio case può essere aperto. Questo migliora l'afflusso d'aria. Eseguo la prova per la prima ora con lo sportello anteriore aperto e lo chiudo per la seconda ora.
Dopo una breve fase di riscaldamento di cinque minuti, la temperatura della GPU si stabilizza a 62 gradi Celsius. Questa temperatura rimane più o meno costante per tutta la prima ora. GPU-Z registra la temperatura ogni secondo. Ci sono pochissimi valori anomali e, quando ci sono, la temperatura scende o sale di un solo grado per un secondo. Con queste differenze, il termine "outlier" è un po' esagerato. Si tratta solo di piccole fluttuazioni.
Dopo un'ora, chiudo la porta d'ingresso. Dopo due minuti, la temperatura si stabilizza a 63 gradi Celsius. Come in precedenza, la temperatura rimane costante ad eccezione di alcune fluttuazioni di un secondo.
Non ho notato alcun calo delle prestazioni. La mia GPU raggiunge circa 1900 MHz durante le due ore.
Sembra bello, ma le prestazioni?

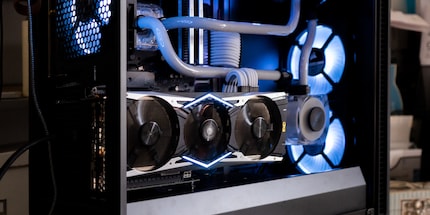

Ottimamente, una scheda grafica montata in verticale ha molto da offrire. In primo luogo, puoi finalmente vedere il lato più bello della scheda e, in secondo luogo, copri la metà inferiore della scheda madre, che non ha un bell'aspetto. Purtroppo il montaggio verticale comporta la perdita di alcuni slot PCI. Il cavo riser non è abbastanza lungo da poter passare sopra più schede. Se hai bisogno di diversi slot PCI, dovrai optare per la variante orizzontale, nel bene e nel male.
Ora la situazione si fa eccitante. Avvio nuovamente il benchmark Heaven, registro la temperatura con GPU-Z e lascio la porta d'ingresso aperta. Dopo cinque minuti, la temperatura si stabilizza a 62 gradi Celsius. Come nel caso della prova con montaggio orizzontale, ho registrato solo alcune fluttuazioni di un secondo di un grado durante la prima ora di test.
Dopo un'ora, il monitor è stato aperto.
Dopo un'ora, chiudo la porta d'ingresso. La temperatura sale in pochi secondi e si stabilizza a 64 gradi Celsius dopo due minuti. Nonostante ciò, si verificano fluttuazioni di un secondo in più o in meno. Inoltre, non c'è alcuna perdita di prestazioni: La GPU si aggira sempre intorno ai 1900 MHz.
Con lo sportello anteriore aperto, non noto alcuna differenza di temperatura rispetto alla scheda grafica montata orizzontalmente. Anche con lo sportello chiuso, la temperatura è superiore di un solo grado rispetto alla prima prova. Non noto alcuna perdita di prestazioni con queste piccole differenze di temperatura.
Quale potrebbe essere il motivo? Grazie alle due ventole da 140 mm nella parte anteriore e alla ventola da 140 mm nella parte inferiore, l'aria fredda entra in abbondanza nel case. Le ventole della GPU sono ben alimentate. Il fatto che la mia RTX 2070 sia dotata di tre ventole aiuta sicuramente. Il fatto che le ventole anteriori diano un discreto contributo dimostra che quando lo sportello anteriore è chiuso, la temperatura della scheda grafica è più alta quando è montata in verticale rispetto a quando è montata in orizzontale.
La circolazione dell'aria nel mio case sembra essere molto buona e il fatto che la mia CPU sia raffreddata ad acqua aiuta sicuramente. La CPU non si surriscalda e quindi produce meno calore residuo che potrebbe riscaldare ulteriormente la GPU.
Conclusione
Nel mio caso, montare la GPU in verticale non ha comportato alcuna perdita di prestazioni. Tuttavia, questo non significa che sia sempre così. Lo dimostra la prova di HardwareCanucks. A seconda di come raffreddi il tuo PC, potresti subire un calo delle prestazioni.
Tuttavia, se la GPU è montata in verticale non è sempre così.
Tuttavia, se garantisci una circolazione d'aria sufficiente, nulla dovrebbe ostacolare una scheda grafica montata in verticale. E siamo onesti: le persone che vogliono montare la propria GPU in verticale apprezzano comunque le prestazioni di raffreddamento ottimali.
