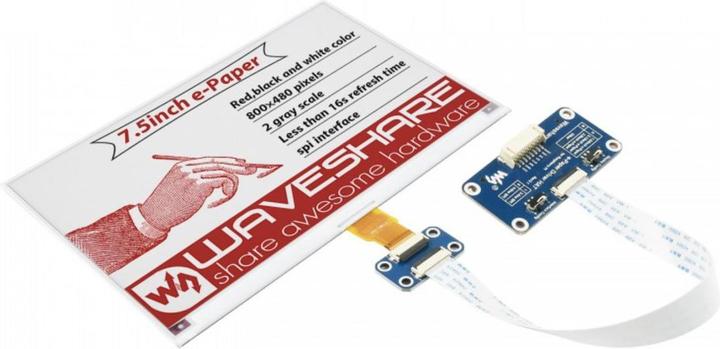

WaveShare 800×480 7.5inch 3-Farben E-Ink Display Raspberry Pi HAT

Dies ist ein XXL 3-Farben E-Ink / ePaper Display-Modul 7.5inch mit 800×480 Pixel Auflösung, mit integriertem Controller der über die SPI-Schnittstelle kommuniziert. Durch den extrem niedrigen Stromverbrauch ist es super für batteriebetriebene Anwendungen geeignet. Diese Displays werden auch im Verkauf als Preisschilder eingesetzt, wo sie einige Jahre mit einer Batterie betrieben werden. Das Display hat einen sehr guten Betrachtungswinkel und kann auch bei Sonnenlicht sehr gut abgelesen werden. Da dieses Display 3-Farbig betrieben wird, braucht es für den Bildaufbau ca. 31 Sekunden. Somit ist es natürlich nicht für Anwendungen gedacht, wo das Display alle 1s aktualisiert werden muss.

Eigenschaften 3-Farben Raspberry Pi eInk Display:
Onboard Pegelwandler somit kompatibel mit 3.3V und 5V Mikrocontroller
Darstellungen auf dem Display bleiben auch enthalten ohne Spannungsversorgung
Ultra geringer Stromverbrauch
Grundsätzlich wird die Leistung nur zum Auffrischen benötigt

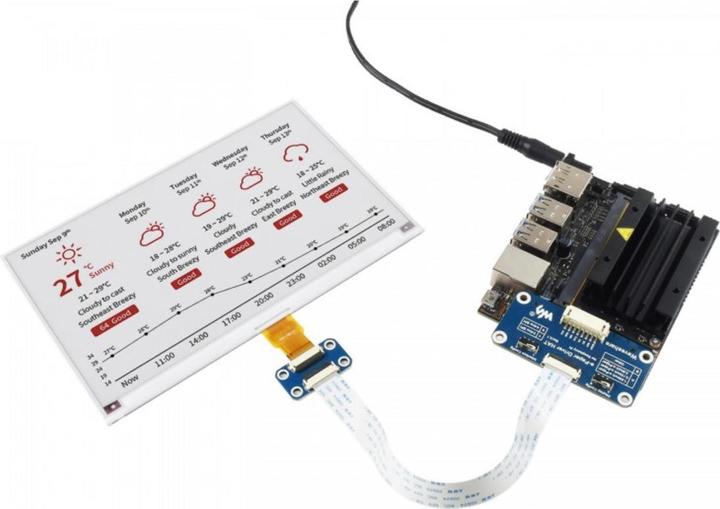

SPI-Schnittstelle für den Anschluss an Controller-Boards wie Raspberry Pi, Arduino, ESP8266 oder ESP32

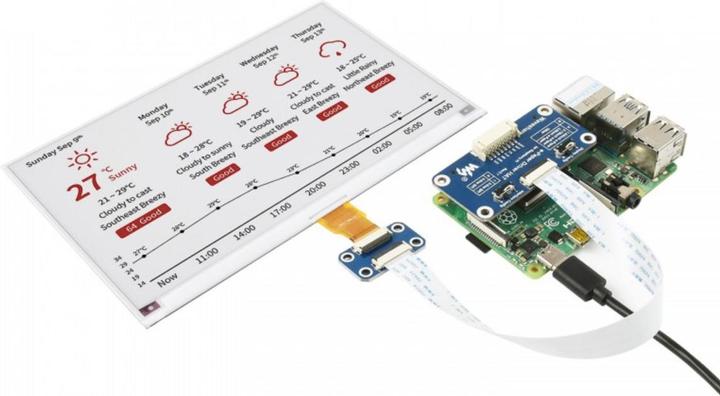

Kompatibel mit Raspberry Pi 2B/3B/3B+/Zero/Zero W
Gute Dokumentation und Beispiel Code bei Waveshare Wiki vorhanden
Programmier Beispiele für folgende Controller vorhanden: Arduino, stm32 und Raspberry Pi

Technische Details:
Hersteller: Waveshare
Hersteller SKU: 13505
SKU: 13505
Part Number: 7.5inch e-Paper HAT (B)
Betriebsspannung: 3.3V / 5V
Schnittstelle: SPI

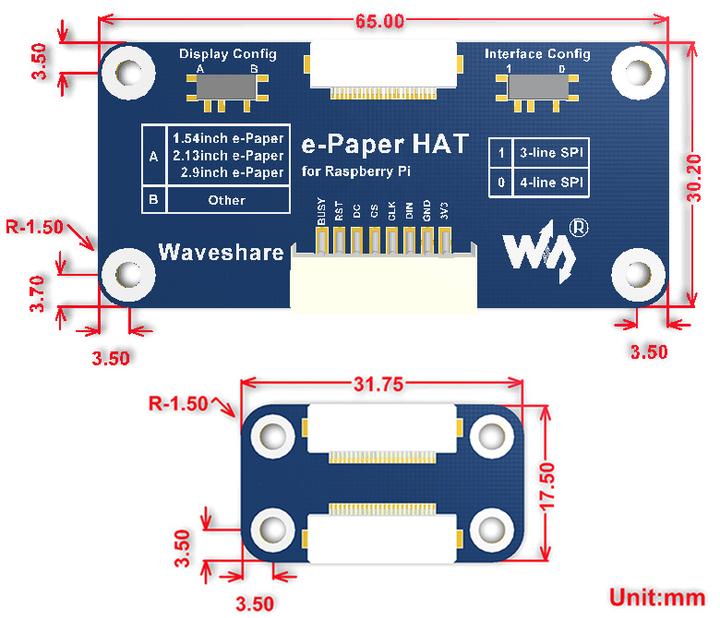

Aussen Dimension: 170.2mm × 111.2mm
Anzeige Dimension: 163.2mm × 97.92mm
Pixel Grösse: 0.205mm × 0.204mm
Auflösung: 800×480
Display Farbe: Schwarz, Weiss, Rot
Grau Level: 2
Full Refresh Zeit: 16s
Refresh Power: 38mW(typ.)
Standby Power: <0.017mW
Betrachtungs-Winkel: >170°
Gewicht: 180g

Lieferumfang:

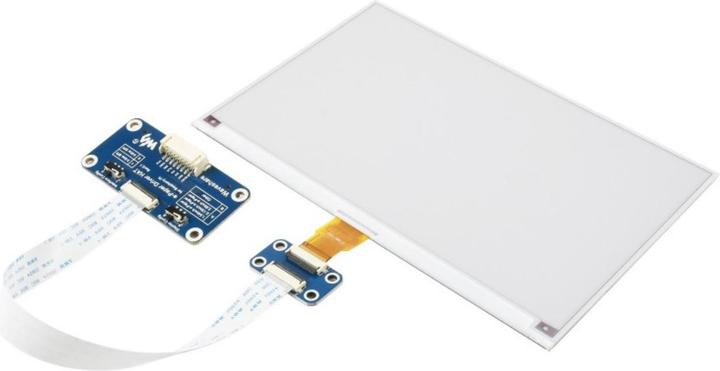

1x 800×480 7.5inch 3-Farben E-Ink Display Raspberry Pi HAT
1x e-Paper Driver HAT
1x Befestigungsmaterial für Raspberry Pi
1x PH2.0 8-Pin 20cm Kabel für Arduino oder Alternative Microcontroller.
