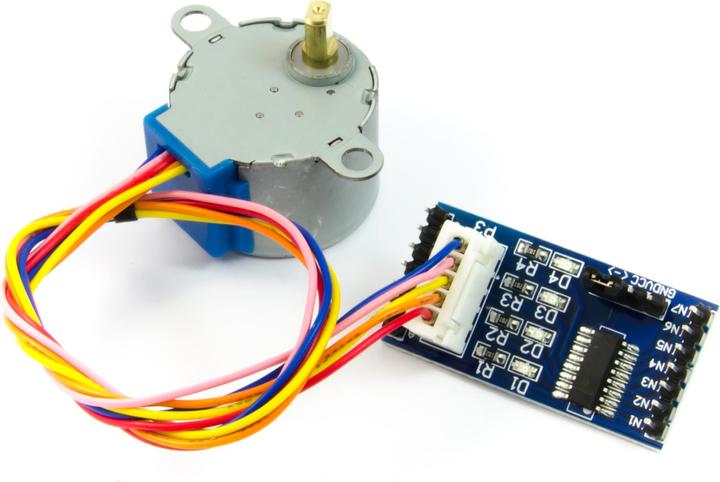

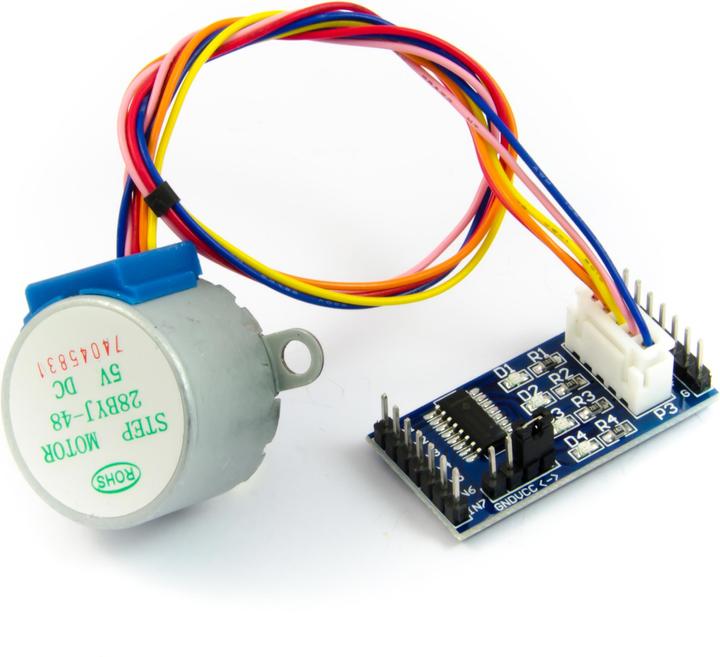

Purecrea Schrittmotor Set mit Motor und Treiber

Dieser unipolare Schrittmotor-Set mit Treiber eignet sich perfekt für kleine Bastelprojekte mit Motoren. Der Schrittmotor kann einfach über eine Steckverbindung mit einem Schrittmotor-Treiber-Modul verbunden werden. Der Schrittmotor verfügt über ein Getriebe mit einer Übersetzung von 1:64. Dieses Übersetzungsverhältnis hat eine gewisse Abweichung. Wird der Motor immer in dieselbe Richtung gedreht, zum Beispiel bei einer Uhr, kann somit ein Fehler entstehen. Dieser Fehler kann kompensiert werden, wenn mit einem Lichtschranken-Modul sporadisch die Position neu ermittelt wird. Dies hat auch den Vorteil, dass beim ersten Einschalten des Schrittmotors die Startposition genau bestimmt werden kann.

ULN2003 Treiber:

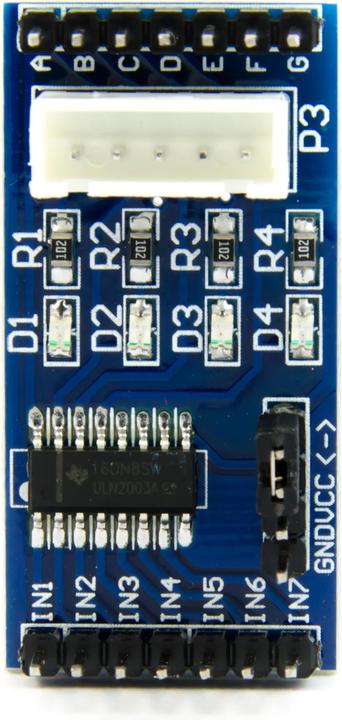

Dieses Schrittmotor-Treiber-Modul mit einem ULN2003 (Darlington-Transistoren) SMD-Chip passt perfekt für die 28BYJ-48 Schrittmotoren. Da das Modul den gleichen Stecker wie der 28BYJ-48 Schrittmotor hat, kann dieser direkt eingesteckt werden. Das Modul verfügt auch über vier Status-LEDs. Diese dienen zum Visualisieren der angesteuerten Ausgänge (Wicklungen des Motors). Da die Stromversorgung direkt durchgeschleift ist, eignet sich dieses Board nur für kleine Schrittmotoren. Für die Ansteuerung findest du eine geeignete Bibliothek im Bibliotheksmanager unter „Stepper“.

Technische Details
Motor:
Typ: 28BYJ-48
Betriebsspannung: 5V DC
Phasen: 4
Schrittwinkel: 5,625° (64 Schritte/Umdrehung)
Gleichstromwiderstand: 50 Ω
Geräuschpegel: 40 dB
Drehmoment: > 34,3 mNm
Getriebeübersetzung: 1/64
Motor-Ø: 28 mm
Motorwelle: Ø 5 mm
Motorwellenlänge: 8 mm
Befestigungsloch-Abstand: 35 mm
Gewicht: 34 g

Technische Details Treiber ULN2003:
Logikspannung: 3,3V bis 5,5V
Motorspannung: 5V bis 12V
Grösse: 41 x 21 mm
Gewicht: 4 g

Lieferumfang:
1x Schrittmotor 28BYJ-48 mit Anschlusskabel
1x ULN2003 Schrittmotor-Treiber-Modul.
