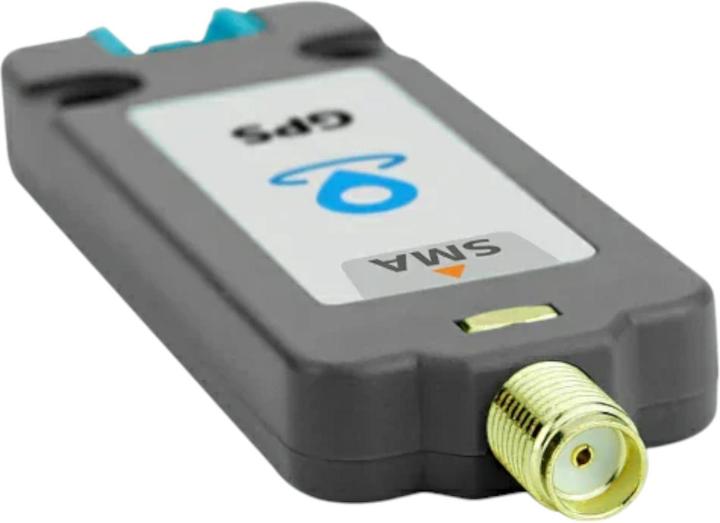

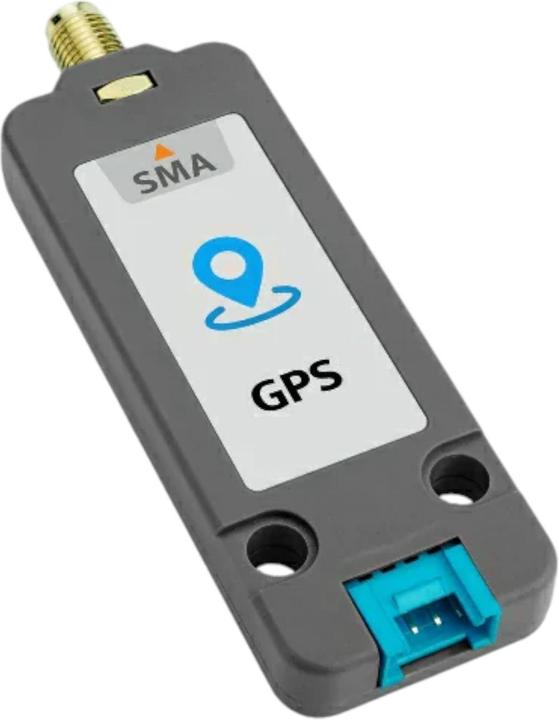

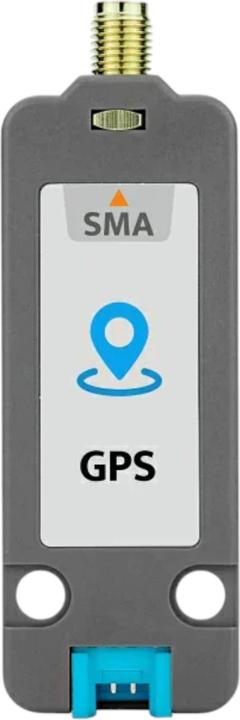

M5Stack Unit GPS / BDS mit SMA Antenne AT6668

Die M5Stack Unit GPS / BDS ist eine hochpräzise GNSS-Einheit, die für globale Positionierung und Navigation entwickelt wurde. Sie integriert das leistungsstarke ATGM336H-Modul, das auf dem AT6668-Chip basiert, und unterstützt mehrere Satellitennavigationssysteme, darunter GPS, BDS, GALILEO und GLONASS. Die externe aktive SMA-Antenne sorgt für zuverlässige Signalstärke und präzise Standortverfolgung, selbst in Umgebungen mit schwacher Empfangsqualität. Mit einer Positionierungsgenauigkeit von weniger als 1,5 Metern und Unterstützung für die Multi-System-Positionierung ist die Einheit ideal für Anwendungen in der Fahrzeugnavigation, IoT-Geräten, Drohnen und tragbaren Geräten. Dank ihrer benutzerfreundlichen Schnittstellen und robusten Bauweise ist sie vielseitig einsetzbar und kompatibel mit Plattformen wie Arduino und UIFlow.

Merkmale:

• Multi-Satelliten-Unterstützung: Kompatibel mit GPS, BDS, GALILEO, GLONASS, QZSS und SBAS für maximale Flexibilität.
• Präzise Standortbestimmung: Mit einer Positionierungsgenauigkeit von weniger als 1,5 Metern bietet die Einheit höchste Präzision.
• Externe aktive Antenne: Die SMA-Antenne sorgt für stabile Signalstärke mit 30 dB Gewinn.
• Schnelle Signalverarbeitung: Der AT6668-Chip ermöglicht eine schnelle Kalibrierung mit einer Kaltstartzeit von nur 23 Sekunden.

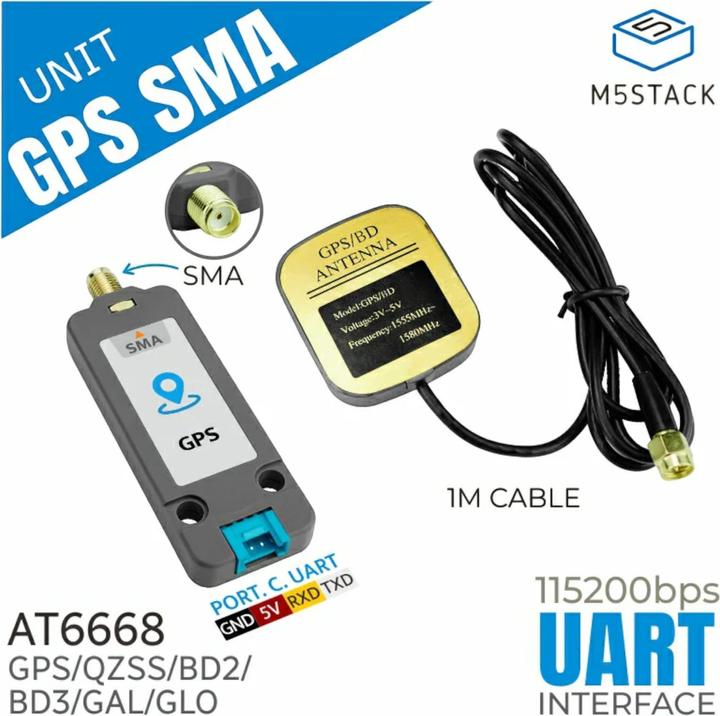

• Benutzerfreundliche Kommunikation: Unterstützt UART-Schnittstelle mit einer Standard-Baudrate von 115200bps.

Technische Spezifikationen:

• Hersteller: M5Stack
• Hersteller SKU: U190
• Chip: AT6668
• Unterstützte Systeme: GPS, BDS, GALILEO, GLONASS, QZSS, SBAS
• Kanäle: 50
• Kommunikation: UART (Standard: 115200bps)
• Genauigkeit: <1,5 m (CEP50)
• Empfindlichkeit: Tracking -162 dBm, Acquisition -160 dBm
• Antenne: SMA aktiv, 30 dB Gewinn, Frequenzbereich 1555–1580 MHz
• Stromverbrauch: Standby 31,64 mA, Betrieb 40,90 mA @ 5 V
• Abmessungen: 71,4 x 24 x 8 mm
• Gewicht: 58 g

Lieferumfang:

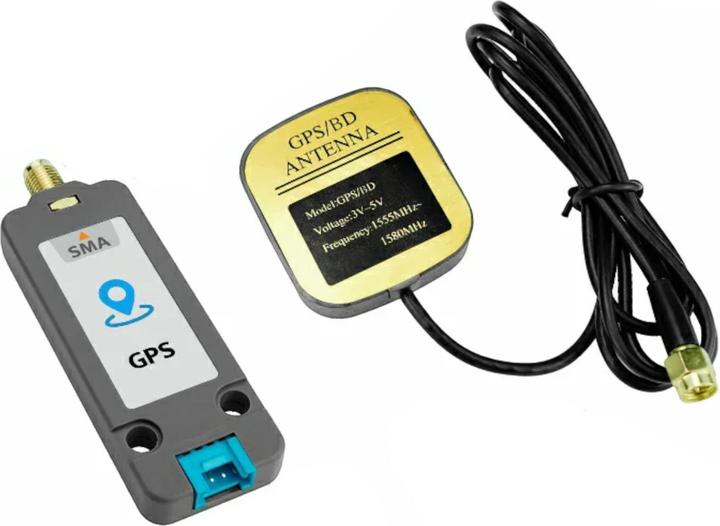

• 1x M5Stack Unit GPS / BDS
• 1x Externe aktive SMA-Antenne (1 m Kabellänge)
• 1x HY2.0-4P Kabel (20 cm).
