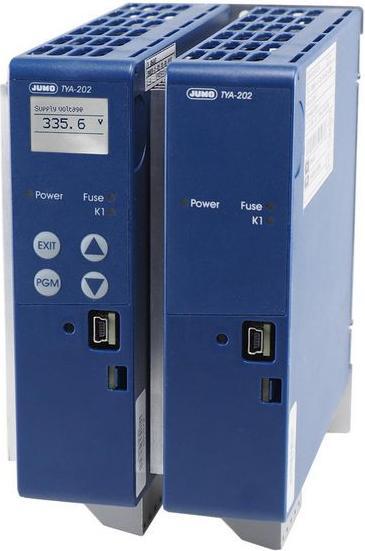

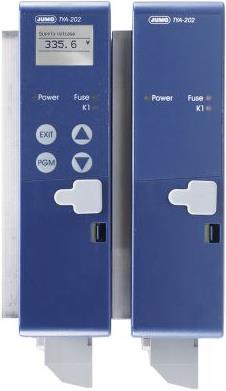

Jumo TYA-202 3 phase Thyristor Unit 20A 400V

Eingangstyp: Spannung
Ausgangstyp: Stromstärke
Signalformer-Ausführung: Spannung auf Strom
Eingangsbereich: 400 V ac
Versorgungsspannung: 400 V
Montagetyp: DIN-Schiene
Betriebstemperatur min.: 0 °C
Betriebstemperatur max.: +45 °C
Serie: TYA-202

Die TYA-202 ist eine dreiphasige Leistungssteuereinheit. Die mikroprozessorgesteuerte Einheit zeigt alle Parameter auf einem hinterleuchteten LCD-Display an und wird über die 4 Tasten auf der Vorderseite bedient. Thyristor- und Leistungssteuereinheiten werden dort verwendet, wo grössere Widerstands- und ohmsch-induktive Lasten geschaltet werden müssen, beispielsweise in der industriellen Brennofenkonstruktion und in der Kunststoffbearbeitung. Die Thyristor-Leistungssteuereinheit enthält zwei antiparallel geschaltete Thyristoren, ein isoliertes Kühlgehäuse und die Steuerelektronik.

Die Betriebsarten umfassen Burst-Zündungs-Modus, Halbleiterrelais-Logikoperationen, schnelle Logikoperationen, Alphastart und Sanftanlauf. Verfügbare untergeordnete Steuereinheiten sind U, U², I, I² und P. Die Verwendung einer untergeordneten Steuereinheit stellt sicher, dass Schwankungen in der Versorgungsspannung den Rückführungskreis während des Steuerverfahrens nicht beeinflussen.

Die dreiphasige Thyristor-Leistungssteuereinheit ermöglicht eine einfache Konfiguration des Geräts durch eine einfache Textanzeige. Ein Einrichtungsprogramm für die Konfiguration über die USB-Schnittstelle ist verfügbar. Die Übertragung der Aufstellungsdaten ist möglich, sogar ohne Spannungsversorgung für das Gerät (der USB-Anschluss dient als Spannungsversorgung). Netzwerk-Lastoptimierung erfolgt durch zweifaches Energiemanagement.

Zusätzlich bietet die Einheit eine Sanftanlauf-Funktion mit Pulsgruppen, Widerstandsüberwachung und -begrenzung für MoSi2-Heizelemente sowie eine Lernprogramm-Funktion zur Erkennung von partiellen Last-Fehlern. Integrierte Diagnosesysteme, wie die Drehfelderkennung, sind ebenfalls vorhanden.
