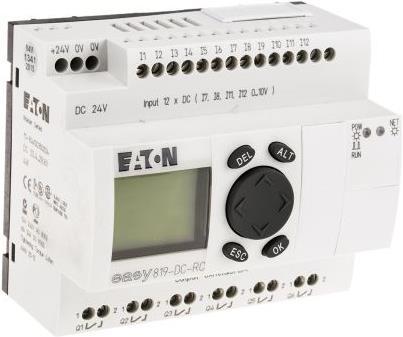

Produktinformationen
Herstellerreihe: Easy 800 Reihe
Anzahl der Eingänge: 12
Anzahl der Ausgänge: 6
Eingangstyp: Digital
Ausgangstyp: Relais
Für die Verwendung mit: Easy 800 Reihe, Easy 819 Reihe
Anzahl der Ein-/Ausgänge: 18
Spannungskategorie: 20,4 bis 28,8 V dc
Länge: 90 mm
Breite: 107,5 mm
Tiefe: 72 mm
Abmessungen: 90 x 107,5 x 72 mm
Maximale Betriebstemperatur: +55 °C
Das intelligente Relais Easy 800 bietet eine Vielzahl von Funktionen und deutlich mehr Funktionalität als das Standard-intelligente Relais. Die Netzwerkfähigkeiten ermöglichen die Steuerung von Systemen mit bis zu 300 I/O unter Verwendung einer verteilten intelligenten Architektur. Für kurze Kabelstrecken kann dies einfach mit RJ45-Patchkabeln und Abschlusssteckern erreicht werden. Um die maximale Netzwerk-Länge von 1 km zu erreichen, ist eine ausreichende Verkabelung vor Ort erforderlich. Das Netzwerk kann mit einem Programm auf einem Controller konfiguriert werden, während alle anderen Controller als Slaves fungieren. Die Einrichtung ist auch mit individuellen Programmen auf jedem Controller möglich, wobei die Ergebnisse von Aktionen anderer Controller verwendet werden (der I/O-Status aller Controller ist für alle anderen Controller im Netzwerk sichtbar). Vier Typen verfügen über einen separaten analogen Ausgang mit 10 Bit und 0-10 V. Die Bediener werden kontinuierlich über die direkte Schnittstelle zum MFD-Display oder zum X-System-Touchscreen-HMI-System informiert. Zu den internen Funktionen gehören: 256-Leitungs-Steuerkreis, PID-Funktion, Schrittmotorsteuerung, Rechenfunktion, Encoder-Eingang, PWM-Ausgang und serielle Ausgabe sowie viele andere fortschrittliche Funktionen. Lokale Erweiterungen über die Easy I/O-Erweiterungseinheiten ermöglichen die Vernetzung von bis zu 8 Einheiten über 1000 m. Hochwertige Netzwerkschnittstellen für Profibus, CanOpen, DeviceNet und Ethernet sind verfügbar. Das System ist mit "Drag-and-Drop"-PC-Software programmierbar, umfasst PID für Temperatur- oder Prozesssteuerung, Schrittmotorfunktion für Positionierungsanwendungen, PWM-Ausgang für Heizungsanwendungen, serielle Ausgabe für Modem- und TXT-Anwendungen und verfügt über eine Echtzeituhr. Betriebstemperaturbereich: -25 °C bis +55 °C.
