ABB Wechselstromzähler B23 112-100 Stahl

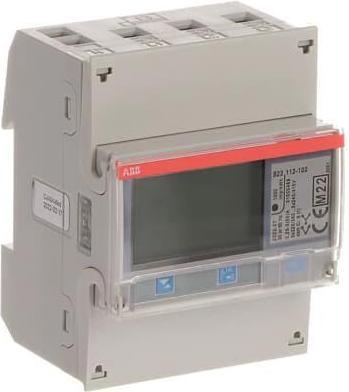

ABB Stotz S&J Drehstromzähler B23 112-100

Hersteller: ABB Stotz S&J
Bezeichnung: Drehstromzähler RS485
Typ: B23 112-100
Zählertyp: elektronisch
Nennstrom (In): 65 A
Maximalstrom (Imax): 65 A
Nennspannung (Un) N-L: 220-240 V
Nennspannung (Un) L-L: 380-415 V
Frequenz: 50-60 Hz
Genauigkeitsklasse: B
Polart: Vierleiter
Ausführung: Direktmessung
Energieart: Wirkleistung
Geeignet für: Bezug
Tarifausführung: Eintarif
Messungsart Lastgang: nein
Rücklaufsperre: ja
Geeicht: ja
Zulassung: Measuring Instruments Directive
Impulsausgang: elektrisch
Impulsart: S0
Impulsrate: 1-999999 Imp/kWh (kvarh)
Anzeigeart: digital
Montageart: REG
Breite in Teilungseinheiten: 4
Breite: 70 mm
Tiefe: 65 mm
Höhe: 26,5 mm
Ausführung der Schnittstelle: sonstige
EDL40-Signatur: nein
Mit Sperrcode: nein
Anzahl der Stellen: 7
Schutzart (IP): IP20
Schutzart (NEMA): sonstige

Der Drehstromzähler B23 112-100 misst ein Dreileiter- oder Vierleiter-Drehstromnetz über einen Direktanschluss bis maximal 65 A. Die Werte werden über eine Siebensegmentanzeige mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1), Leistungen, Ströme, Spannungen (L-L, L-N) und Frequenz, sowohl je Phase als auch gesamt. Die Kommunikation kann über die integrierte Schnittstelle RS485 (Modbus RTU) oder über die Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat einen Impulsausgang und ist geeicht nach MID sowie zugelassen gemäss IEC. Die Einbaubreite beträgt 4 DIN-Module.
