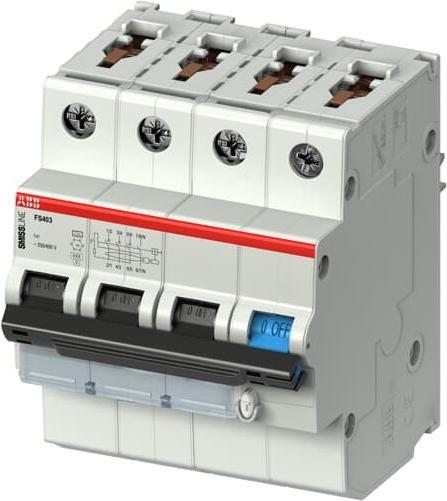

ABB FS403E-C13/0.03 FI/LS Schalter 2CCL564111E0134

ABB Stotz S&J FI-LS Schalter FS403E-C13/0.03

Hersteller: ABB Stotz S&J
Bezeichnung: FI-LS Schalter 3PN, C, 13A, 30mA, 6kA
Typ: FS403E-C13/0.03
Polzahl (gesamt): 4
Anzahl der abgesicherten Pole: 3
Bemessungsspannung: 415 V
Bemessungsisolationsspannung Ui: 500 V
Bemessungsstossspannungsfestigkeit Uimp: 4 kV
Bemessungsstrom: 13 A
Bemessungsfehlerstrom: 0,03 A
Fehlerstrom-Typ: A
Energiebegrenzungsklasse: 3
Bemessungsabschaltvermögen nach EN 61009: 6 kA
Bemessungsabschaltvermögen nach IEC 60947-2: 6 kA
Bemessungsschaltvermögen Icn nach EN 61009-1: 6 kA
Abschaltcharakteristik: unverzögert
Stossstromfestigkeit: 0,25 kA
Spannungsart: AC
Frequenz: 50/60 Hz
Auslösecharakteristik: C
Mitschaltender Neutralleiter: nein
Mit Verriegelungsvorrichtung: ja
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Umgebungstemperatur während des Betriebs: -25 bis 40 °C
Breite in Teilungseinheiten: 3
Einbautiefe: 91 mm
Unterputzmontage: nein
Fehlauslöseschutz: nein
Schutzart (IP): IP20
Anschliessbarer Leiterquerschnitt eindrähtig: 0 bis 35 mm²
Anschliessbarer Leiterquerschnitt mehrdrähtig: 0 bis 35 mm²

ABB Stotz S&J FI-LS Schalter FS403E-C13/0.03: weitere Details
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäss DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Stromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009-1 (VDE 0664-20). Die Kontaktierung erfolgt direkt über das Stecksockelsystem Smissline TP.
