ABB Fan Coil-Aktor

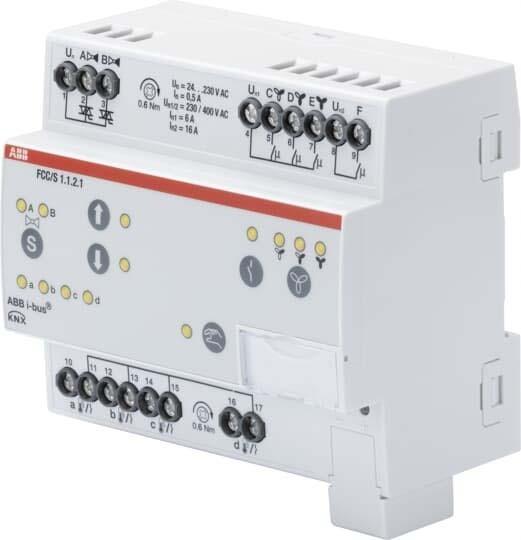

ABB Stotz S&J Fan Coil Controller FCC/S1.1.2.1

Hersteller: ABB Stotz S&J
Bezeichnung: Fan Coil Controller 2xPWM man. 3-stufige Regelung
Typ: FCC/S1.1.2.1
Bussystem KNX: ja
Bussystem KNX-Funk: nein
Bussystem Funkbus: nein
Bussystem LON: nein
Bussystem Powernet: nein
Andere Bussysteme: ohne
Funk bidirektional: nein
Montageart: REG
Breite in Teilungseinheiten: 6
Mit Busankopplung: nein
Busmodul abnehmbar: nein
Stellgrösse stetig: ja
Stellgrösse schaltend: ja
Ventilschutzfunktion: ja
Handschnaltung: ja
Anzahl der digitalen Eingänge: 4
Max. Schaltstrom (ohmsche Last): 16 A
Anzahl der Ausgänge: 5
Max. Ausgangsstrom: 0,5 A
Schaltspannung: 24..230 V
Schutzart (IP): IP20

Der ABB Stotz S&J Fan Coil Controller FCC/S1.1.2.1 dient zur Steuerung von Fan Coil Units bzw. Gebläsekonvektoren. Über zwei elektronische Ausgänge können zwei thermoelektrische Ventilantriebe oder ein motorbetriebener Ventilantrieb zum Heizen oder Kühlen gesteuert werden. Zur Lüftersteuerung besitzt das Gerät drei Relaisausgänge. Ein Relaisausgang schaltet eine zusätzliche Last von bis zu 16 A, wie z. B. eine elektrische Zusatzheizung. Über 4 Eingänge kann der Raumstatus erfasst und überwacht werden (nutzbar für Fensterkontakt, Taupunktsensor, Füllstandssensor oder Temperatursensor). Ausserdem ist es möglich, ein analoges Raumbediengerät (SAR/A oder SAF/A) mit den Eingängen des Gerätes zu verbinden. Zur Regelung der Raumtemperatur verfügt das Gerät über einen integrierten Raumtemperaturregler, welcher direkt zur Steuerung der Ausgänge des Gerätes verwendet werden kann. Der FCC/S 1.1.2.1 verfügt über eine einfach zu nutzende Vorortbedienung. Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden.
